上回组装了一台
Perusa I3
由于资金问题，未能在上个月完成采购。
在采购硬件前，*电控 部分已经预先准备好。
这足以表示了我的决心 ~ 笑
（电控：Arduino MEGA 2560 + REPRAP 1.4A + LCD MicroController 2004A）
 |
| 之前随便打印的壳 |
好不容易完成了采购 当然要好好的记录下。
这次邮购来的主要是硬件和电机部分，
 |
里面各种小箱子 大小零件，包装还算ok。
不过单薄得很 不知道是怎么逃过运输人员的破坏力的。
|
|
淘开所有箱子 主要架构内容都在最底部。
其他小箱子装的是各种打印件。打印件部分我就不多说明了 看我在照片注释吧。
 |

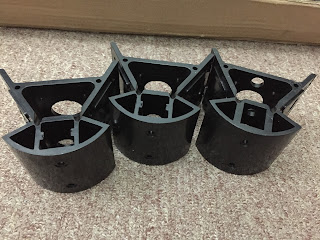

| 下角件 |
 |

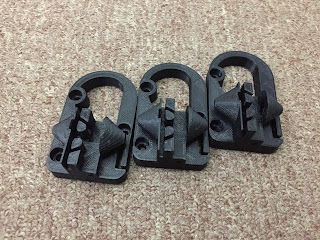

| 上角件 |
 |
| 挤出机用的 |
 |
| 一体滑车 我个人还是比较喜欢分开的。 |
 |
| 挤出头以及校音器（简易自动调平硬件） |
 |
| LCD 夹块 |
 |
| 限位件， |
 |
| 上角件的安装后是这样的。 |
 |

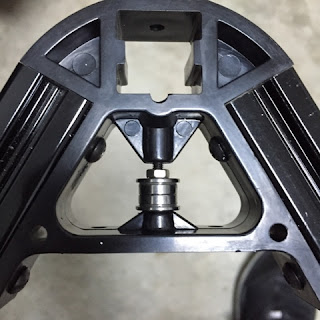

| 这是上角件的重点，皮带主要接口位置。 |
 |
| 下角尖安装成品 |
 |
| 接铝块前先把电机装好。 |
 |
| 下角件重点 |
 |

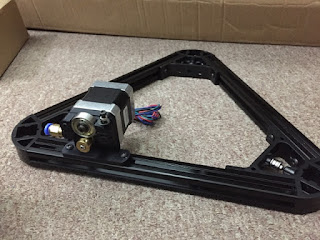

| 上角件挤出机的安装。 |
 |
| 下角件中间部分安装 |
 |
| 为了好看 吧电线塞进孔里 省的电线满天飞。 |
 |
| 这个锁起之前记得先装好滑车 不然就得拆开了 |
 |
| 因为不满意别人打印的零件，自己换了一个高精度的。 |
 |
挤出机部分 细节忘了拍照，将来再组装的时候补吧 >.<
|
 |
| 这是第一台整体完成图 恩 忘了加入银幕 也是2个月前的事了。 |
 |
| 这是昨天花了5小时组装好的 强化滑轨版。替朋友组装的。上面是我的网址 1m3dp.com 有兴趣可以去看看~ |
好了，秀图就到这里。欢迎各位朋友讨论哈~
有疑问 或者也想自己组装或者遇到问题的也欢迎询问。
